Suzuvchi oʻrindiqli ikki-yoʻnalishli muhrlangan kelebek vana 4000 seriyali katalogi

Suzuvchi oʻrindiqli ikki yoʻnalishli muhrlangan uch tomonlama ofset valfli klapan dizayni ishonchli nol-oqish, ikki tomonlama oʻchirishni-oʻta ogʻir sharoitlarda talab qiladigan sanoat ilovalari uchun tavsiya etiladi. jarayonlar, bug 'izolyatsiyasi va haroratning haddan tashqari ko'tarilishi; ayniqsa, klapanlarda yumshoq{4}}o'rnatilgan materiallardan foydalanish cheklangan bo'lsa.

Sharli klapanlar bilan solishtirganda, suzuvchi oʻrindiqli ikki{0}}yoʻnalishli uch marta ofset klapanlari arzon yechim boʻlib, ayniqsa katta diametrli oʻrnatishlarda pufakchaning mahkam oʻchirilishini taʼminlash uchun kamroq konstruktiv yordamni talab qiladi-. Natijada, hatto yuqori havo bosimi, yuqori-harorat va ikki tomonlama bosim ilovalarida ham virtual nol oqish o'chiriladi. Ochilish va yopish uchun chorak-burilish harakati tufayli klapanlarni avtomatlashtirish oson va ular tez yopilish vaqtini bajara oladi, bu ko'pincha xavfsizlik dasturlarida talab qilinadi.

Optimallashtirilgan o'rindiq burchagi:

An innovative seat angle design and Stellite® hard-faced valve body seat deliver a longer seal life and improved abrasion resistance, even after extensive cycling. Designed to eliminate wedging or binding of the disc, and lower the operating torque, the floating seat bi-directional seal triple offset valves can REDUCE TOTAL COST OF OWNERSHIP BY UP TO 50 percent .

Noyob suzuvchi o'rindiq:

Joylashtirilgan- shar, kelebek yoki vilkali klapanlardan farqli o'laroq, Noyob Float O'tirgan ikki yo'nalishli muhr uch tomonlama ofset kapalak klapan o'zini-yopishtiruvchi siqishni teng taqsimlash uchun sozlaydi. Suzuvchi o'rindiq va keng muhrli halqani qo'llab-quvvatlovchi yuz bog'lanishni yo'q qilish va ish faoliyatini yaxshilash uchun YAXSHI MUHRAFI beradi.

Metall-to-metall plomba:

Nozik ishlov berilgan metall oʻrindiq va muhr halqasi yuqori harorat, yuqori bosim va jiddiy xizmat koʻrsatish dasturlarida ishonchli va ikki-yoʻnalishli oʻchirishni taʼminlaydi. Toʻgʻri{2}}burchakli konussimon oʻrindiq konstruksiyasi deyarli ishqalanishni-KAMROQ-CHIPLARNI MUHIRLASHNI osonlashtiradi.

Laminatsiyalangan muhr

Zanglamaydigan po'lat va grafitli ko'p darajali muhrlanish yuqori havo bosimini qo'llashda klapanning nol qochqinligini ta'minlash uchun.

Shaft muhrining innovatsion dizayni:

Takroriy termal aylanishda yuqori darajadagi FOGITIV EMISIYALARNING NAZORATI (ISO 15848, AH klassi) imkonini beradi va POTENTSIAL TO'SHISH VAQTNI KISTAYTADI.

Suzuvchi o'rindiq nima?

Ijobiy muhr:muhrlash halqasi O'rindiqga ulanadi.

Teskari muhr:mikroskopik siljishdan keyin o'rindiq muhrlangan halqaga ulanadi.

Qurilish materiallari

• Standard: A216 WCB, A351 CF8M

• Special (upon request): Duplex, Superduplex, LCC/LCB, WC6, CF3M, Monel®, Inconel®, Hastelloy®, Alloy 20

Hajmi diapazoni

• 4" up to 64", in a single piece cast body

Bosim ko'rsatkichlari

• ASME Class 150Lb, Class 300Lb, Class 600Lb

DN (mm)	NPS (dyuym)		Bosim
150-sinf	300-sinf	600-sinf
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•

Harorat diapazoni

• -140℉ up to 1022℉; -60 degree up to 550 degree

• Up to 1200℉ (649 degree ) possible with Shaft extension

Tana konfiguratsiyasi

• Lug

• Double Flanged

• Wafer

• Buttweld

Muvofiqlik

• API 609 and ASME B16.34 valve design standard

• Zero leakage as per API 598

• API 607, 6th edition: Fire Tested

• EPA Method 21 (Fugitive Emissions Compliance)

• ISO 15848, Class BH, level C03 is our standard offering. Class AH, level C02 is an optional offering

• Quality certification as per ISO 9001

Sinov bosimi

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

Suzuvchi oʻrindiqli bi-yoʻnalishli muhr uch tomonlama ekssentrik yoki uch marta ofsetli kapalak klapanlari ilova ikki yoʻnalishli pufakchani mahkam yopishni talab qilganda-foydalanish kerak, lekin rezina astarli-foydalanishga ruxsat bermasa. past/yuqori harorat va yuqori bosim tufayli kelebek klapan.

Muhrlash rishtasi detali

■ Disc Seal is Multi-level seal. When seal wear, The seal can be repaired by tight the bolts of disc to extrude the sealing ring.

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Boshqa dizayn tafsilotlari

■ Dynamic seal structure makes long-term seal of packing to extend the maintenance-free period.

■ Fish scale combination packing system,Which ensures Valve Maximum leakage rate Less than or equal to 20ppm.

■ Stem blow-out proof according to API609

■ Actuator connection platform according to ISO5211.

Egalik narxini kamaytiradigan yuqori sifatli valf

Siz odatda yuqori sifatli mahsulotni xarajatlarni tejash bilan bog'lamaysiz. biroq, suzuvchi oʻrindiqli ikki yoʻnalishli muhrlangan uch tomonlama ofset kapalak klapanlari bilan haqiqat butunlay boshqacha.

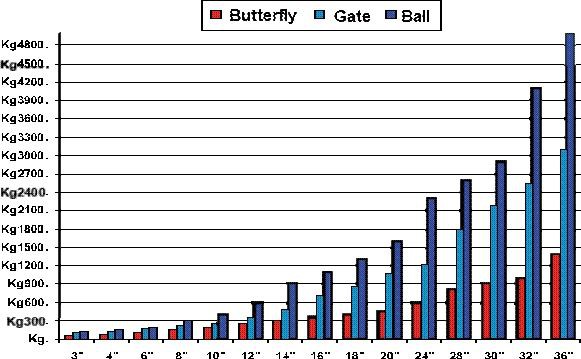

Darhaqiqat, bizning mijozlarimiz doimiy ravishda mavjud sharli, shlyuzli va globusli klapanlarni almashtiradilar, bu esa bo'sh joy va og'irlikni sezilarli darajada kamaytirishga erishadi, shu bilan birga o'rnatish xarajatlarini kamaytirishdan darhol foyda oladi.

Ijobiy izolyatsiyani talab qiladigan barcha ilovalarda uch tomonlama ofset klapanlari keng qo'llanilgan. Chorak burilish dizayni va juda past ishlaydigan moment ham oqim va bosimni aniq boshqarish imkonini beradi. Bizning klapanlarimiz bilan haqiqiy izolyatsiya va nazorat qilish imkoniyatlari ikkita alohida klapanga bo'lgan odatiy ehtiyojga qarshi bitta mahsulotda birlashtirilishi mumkin. Bundan tashqari, past moment ham ishga tushirishning past narxini anglatadi.

Xo'sh, siz valfni o'rnatganingizda va ishlay boshlaganingizda nima bo'ladi? suzuvchi oʻrindiqli ikki-yoʻnalishli muhr uchli ofset klapan deyarli texnik xizmat koʻrsatmaydi va koʻpgina ilovalarda rejali texnik xizmat koʻrsatishni talab qilmaydi, bu esa uning ishlash muddati davomida qoʻshimcha xarajatlarni tejash imkonini beradi.

MAVJUD KLAPLARNI HAVFSIZLIK BO'LGAN suzuvchi o'rindiqli BI-Yo'nalishli muhrlangan uch marta ofsetli kapalak klapaniga almashtiring.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Vanalardan foydalanish tizimli nosozliklarni kamaytirishga yordam beradi va shu bilan umumiy xavfsizlik yaxlitlik darajasini (SIL) yaxshilaydi; aslida tegishli aktuator tanloviga ega ikki-o‘rindiqli suzuvchi o‘rindiqli uch tomonlama ofset klapanlaridan foydalangan holda, mahsulotni kerakli himoya funksiyasiga yordam beradigan tarzda sozlash mumkin.
