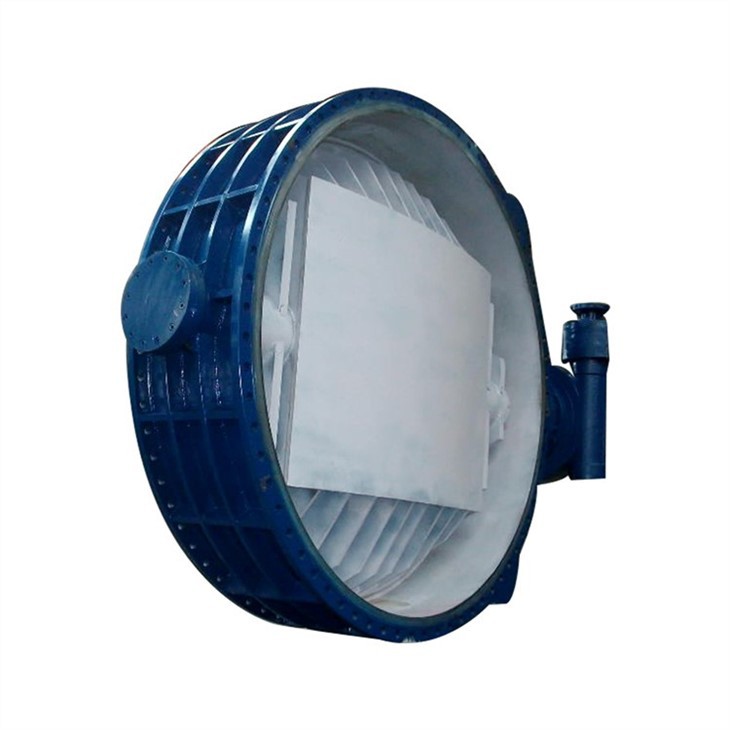

Uch martalik ofsetli PTFE ko'p darajali kelebek

Uch marta eksantrik ko'p darajali qattiq muhrlangan kelebekli vana seriyali mahsulotlar uzoq umr ko'radi, energiya tejaydigan kelebek klapanlari. Uning tuzilishi uch o'lchovli yadro dizayni printsipini qabul qiladi, vana o'rindig'i qattiq va yumshoq sızdırmazlık, nozik ishlov berish va ilg'or texnologiyalarga mos keladigan ko'p qatlamli tuzilmani qabul qiladi. Ushbu mahsulot vana tanasi, kelebek plitasi, ko'p darajali vana o'rindig'i, vana dastagi va uzatish mexanizmi kabi asosiy qismlardan iborat. Shuning uchun u metallurgiya, elektr energetikasi, neft, kimyo sanoati, havo, gaz, yonuvchan gaz, suv ta'minoti va drenaj va boshqa korroziv muhit quvurlarida keng qo'llaniladi.

Ushbu mahsulotning kelebek klapani uch o'lchovli eksantrik printsipial dizaynni qabul qilganligi sababli, muhr yuzasining kosmik harakatlanish trayektoriyasi ideallashtirilgan va muhrlangan yuzalar o'rtasida ishqalanish va shovqin mavjud emas va muhrlovchi material mos ravishda tanlangan, shuning uchun kelebek klapanining sızdırmazlık ishlashi va korozyona qarshilik bor. , Yuqori haroratga chidamlilik va aşınma qarshilik ishonchli kafolatlangan.

Dizayn xususiyati +

· 1. Ochilish momenti kichik, egiluvchan va qulay, mehnatni tejaydigan va energiya tejaydigan.

· 2. Uch o'lchovli yadroli tuzilish kelebek plitasini yanada qattiqroq va zichroq qiladi. Uning muhrlanishi ishonchli va sızdırmazdır.

· 3. yuqori bosimga chidamliligi, korroziyaga chidamliligi, aşınmaya bardoshliligi, uzoq umr ko'rish va hk.

· 4. Qayta tiklanadigan muhr uzuk

· 5. Havoga chidamli poya

· 6. Kam emissiya mahsuloti

Dizayn standarti +

· Dizayn: API 609

· Yuzma-yuz: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Flanj uchi: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Tugma bilan payvandlash uchi: ASME B16.25

· Sinov: API598

· Yong'indan xavfsiz: API607 / API6FA

Texnik spetsifikatsiya +

· Hajmi: 2 "~ 80" (DN50 ~ DN2000)

· Sinf: 150LB ~ 600LB / PN6 ~ PN100

· Aloqa: Ikkita gardish / Tugma payvandlash / Lug / gofret

· Ishlash: Worm Gear / Pnevmatik aktuator / Elektr aktuator

· Harorat: -100 ~ 550 ℃

· Ilova: Suvni tozalash / kimyoviy / elektr stantsiyasi / po'lat sanoati

Material varianti +

· Kuzov&amfi; Disk: Karbonli po'lat (WCB, LCB)

· Zanglamaydigan po'lat (CF8, CF8M, CF3, CF3M) /

· Dupleks zanglamaydigan po'lat (4A, 5A, 6A) /

· Hastelloy qotishmasi (N-12MV, CW-12MW, CW-2M) /

· Inconel qotishmasi (CY-40, CW-6MC) /

· Monel qotishmasi (M35-1) /

· Alyuminiy bronza qotishmasi (C95400, C95500, C95800, AB2C)

· Poyasi: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Diskni muhrlash: laminatlangan muhr (SS316+graphite, SS316+PTFE, SS316+RPTFE)

· Kuzov o'rindig'i: 13Cr surfing / SS304 sirt / SS316 sirt / STL sirt
