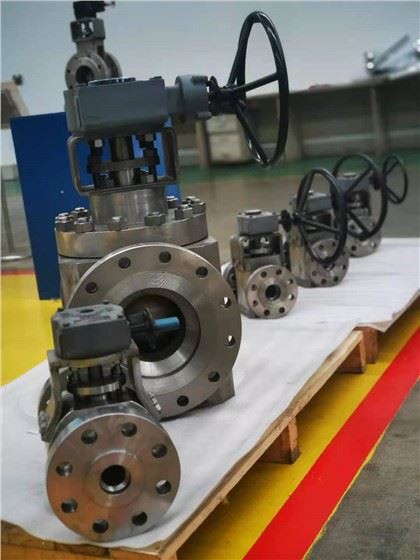

Bilyali vana tuzilishi
Bilye klapanlari uchun ko'plab turdagi tuzilmalar mavjud, ammo ular asosan bir xil. Ularning barchasi ochilish va yopish qismlari bo'lgan dumaloq to'p yadrolari bo'lib, asosan valf o'rindiqlari, koptoklar, muhrlash halqalari, valf novdalari va boshqa haydash moslamalaridan iborat. Vana klapanni 90 gradusga aylantirish orqali ochilishi va yopilishi mumkin. Ular quvur liniyalarida oqimni o'chirish, tarqatish, tartibga solish va muhitning oqim yo'nalishini o'zgartirish uchun ishlatiladi. Vana o'rindig'i turli xil ish sharoitlariga ko'ra turli xil muhr shakllaridan foydalanadi. O-ring sharli klapanning valf korpusi ichida oraliq teshikli shar bilan jihozlangan. Koptokda quvur liniyasi diametriga teng diametrli teshik mavjud bo'lib, u muhrlangan o'rindiqda aylanishi mumkin. Quvur yo'nalishining har ikki tomonida muhrlanishga erishish uchun dumaloq elastomerlar mavjud. V shaklidagi sharsimon valf yadrosi V shaklidagi tuzilishga ega va valf yadrosi V shaklidagi tishli 1/4 sharli qobiqdir. U katta oqim sig'imi, katta sozlanishi diapazon, kesish kuchiga ega va mahkam yopilishi mumkin, bu ayniqsa tolali tuzilmalarga ega bo'lgan suyuqlik materiallari uchun mos keladi.

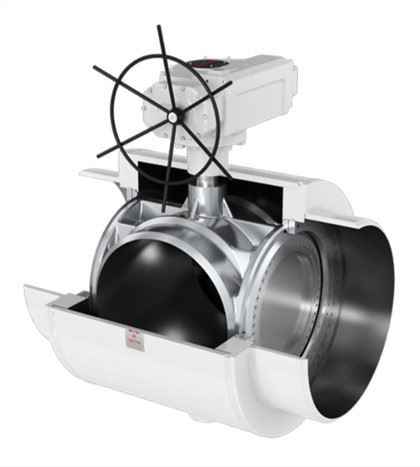

1, O tipidagi ball vana tuzilishi:
O-ring sharli klapanning valf korpusi ichida oraliq teshikli shar bilan jihozlangan. Koptokda quvur liniyasi diametriga teng diametrli teshik mavjud bo'lib, u muhrlangan o'rindiqda aylanishi mumkin. Quvur yo'nalishining har ikki tomonida muhrlanishga erishish uchun dumaloq elastomerlar mavjud. To'pni 90 gradusga aylantirib, teshik yo'nalishini o'zgartirish mumkin, shu bilan balli valfning ochilishi va yopilishiga erishish mumkin. O tipidagi ball valfi suzuvchi yoki sobit dizaynni qabul qiladi va nisbatan harakatlanuvchi qismlar minimal ishqalanish koeffitsienti bilan o'z-o'zidan moylanadigan materiallardan tayyorlanadi, bu esa past ish momentiga olib keladi. Bundan tashqari, muhrlangan yog'ning uzoq muddatli muhrlanishi operatsiyani yanada moslashuvchan qiladi. Uning mahsulot afzalliklari quyidagilardan iborat:
1. O tipidagi ball klapan past suyuqlik qarshiligiga ega
Ball klapanlar odatda ikkita tuzilishga ega: diametrini qisqartirish va diametrini kamaytirish. Qaysi tuzilishdan qat'i nazar, ball valfining oqim qarshiligi koeffitsienti nisbatan kichik. An'anaviy shar klapan to'g'ridan-to'g'ri o'tish turi bo'lib, to'liq oqim tipidagi balli valf sifatida ham tanilgan. Kanal diametri quvur liniyasining ichki diametriga teng va qarshilik yo'qolishi faqat bir xil uzunlikdagi quvur liniyasining ishqalanish qarshiligidir. Barcha klapanlar orasida bu turdagi balli klapan eng kichik suyuqlik qarshiligiga ega. Quvurlar tizimining qarshiligini kamaytirishning ikki yo'li mavjud: biri suyuqlik oqimi tezligini kamaytirish, ikkinchisi quvur diametri va vana diametrini oshirish, bu quvur liniyasi tizimining narxini sezilarli darajada oshiradi. Ikkinchisi, valfning mahalliy qarshiligini kamaytirishdir va ball vanalar eng yaxshi tanlovdir.
2. O-ring balli klapan tez va qulay tarzda o'zgaradi
To'liq ochilish yoki to'liq yopilish uchun balli valf faqat 90 daraja aylanishi kerak, shuning uchun u tezda ochilish va yopilishga erishadi.
3. O-tipli ball valf yaxshi muhrlanish ko'rsatkichiga ega
Ball valf o'rindiqlarining aksariyati yumshoq muhrlangan balli klapanlar sifatida tanilgan politetraetilen (PTFE) kabi elastik materiallardan tayyorlangan. Yumshoq muhrlangan balli klapanlar yaxshi sızdırmazlık ko'rsatkichlariga ega va valfni yopish yuzasining pürüzlülüğü va ishlov berish aniqligi uchun yuqori talablarga ega emas.
4. O-ring ball valfining uzoq xizmat qilish muddati
Politetrafloroetilenning (PTFE yoki F4) mukammal o'zini moylashi tufayli shar bilan ishqalanish koeffitsienti kichikdir. Yaxshilangan ishlov berish texnologiyasi tufayli sharsimon valfning pürüzlülüğü kamaydi, bu uning xizmat muddatini sezilarli darajada oshirdi.
5. O tipidagi balli klapan yuqori ishonchlilikka ega
To'p va valf o'rindig'ining muhrlangan juftligida hech qanday chizish, o'tkir ishqalanish yoki boshqa nosozliklar bo'lmaydi;
Vana poyasi ichki turga o'zgartirilgandan so'ng, suyuqlik bosimi ostida o'rash bezining bo'shashishi tufayli vana poyasining uchib ketishi mumkin bo'lgan avariya xavfi bartaraf etildi;
Antistatik va yong'inga chidamli tuzilmalarga ega sharli klapanlar neft, tabiiy gaz va gazni tashuvchi quvurlar uchun ishlatilishi mumkin.
O-ring balli valf yadrosi (to'p) sharsimon bo'lib, strukturaviy nuqtai nazardan, ball valf o'rindig'i muhrlanish vaqtida valf tanasi tomonidagi valf o'rindig'iga o'rnatilgan. Nisbatan harakatlanuvchi qismlar juda past ishqalanish koeffitsientiga ega bo'lgan o'z-o'zidan moylanadigan materiallardan tayyorlanadi, bu esa past ish momentiga olib keladi. Bundan tashqari, muhrlangan yog'ning uzoq muddatli muhrlanishi operatsiyani yanada moslashuvchan qiladi. Odatda ikkita pozitsiyani tartibga solish uchun ishlatiladi, tez ochiladigan oqim xususiyatiga ega.
O tipidagi balli klapan to'liq ochilganda, har ikki tomon ham to'siqsiz bo'lib, ikki tomonlama muhrlangan tekis quvur kanalini hosil qiladi. U eng yaxshi o'z-o'zini tozalash ko'rsatkichiga ega va ayniqsa nopok va tolali vositalar bilan ikkita pozitsiyani kesish uchun javob beradi. Koptok yadrosi ochilish va yopish jarayonida har doim valfga ishqalanadi. Shu bilan birga, valf yadrosi va valf o'rindig'i o'rtasidagi muhrlanish, valf o'rindig'ini to'p yadrosiga bosgan holda oldindan mahkam yopish kuchi orqali erishiladi. Biroq, yumshoq sızdırmazlık valfi o'rindig'ining mukammal mexanik va fizik xususiyatlari tufayli uning muhrlanish ko'rsatkichlari ayniqsa yaxshi.
2, V shaklidagi sharli vana tuzilishi:
V shaklidagi sharsimon valf yadrosi V shaklidagi tuzilishga ega va valf yadrosi V shaklidagi tishli 1/4 sharli qobiqdir. U katta oqim sig'imi, katta sozlanishi diapazon, kesish kuchiga ega va mahkam yopilishi mumkin, bu ayniqsa tolali tuzilmalarga ega bo'lgan suyuqlik materiallari uchun mos keladi. Odatda, V shaklidagi ball klapanlari bitta muhrlangan balli klapanlardir. Ikki tomonlama foydalanish uchun mos emas.
V shaklidagi qirrasi, kirlarni kesib tashlash. To'pning aylanishi paytida to'pning V shaklidagi pichog'i valf o'rindig'iga tegib turadi va shu bilan suyuqlikdagi tolalar va qattiq moddalarni kesib tashlaydi. Biroq, oddiy balli klapanlar bunday funktsiyaga ega emas, bu esa yopilganda tolali aralashmalarning osongina tiqilib qolishiga olib kelishi mumkin, bu esa texnik xizmat ko'rsatish va ta'mirlashda katta noqulayliklar tug'diradi. V shaklidagi sharli valfning valf yadrosi tolalar bilan yopishmaydi. Bundan tashqari, gardishli ulanishdan foydalanish tufayli uni demontaj qilish va yig'ish oddiy, maxsus asboblarni talab qilmasdan, texnik xizmat ko'rsatish ham oddiy va oson. Vana yopilganda. V shaklidagi tishli valf o'rindig'i o'rtasida xanjar shaklidagi qaychi effektini hosil qiladi, bu o'z-o'zini tozalash funktsiyasiga ega va to'p yadrosining tiqilib qolishiga yo'l qo'ymaydi. Vana tanasi, valf qopqog'i va valf o'rindig'i mos ravishda metall nuqta-nuqta konstruktsiyasini qabul qiladi va kichik ishqalanish koeffitsientiga ega bo'lgan valf ildizi kamon ishlatiladi. Shuning uchun ish momenti kichik va juda barqaror.
V shaklidagi ball valfi oqimni tartibga solishga erishish mumkin bo'lgan to'g'ri burchakli aylanadigan strukturadir. V shaklidagi to'pning V shaklidagi burchagiga ko'ra turli darajadagi proportsionallikka erishishi mumkin. V shaklidagi balli klapanlar, odatda, mutanosib sozlashni amalga oshirish uchun valf aktuatorlari va lokatorlari bilan birgalikda ishlatiladi. V shaklidagi valf yadrolari turli xil sozlash holatlari uchun eng mos keladi, yuqori nominal oqim koeffitsienti, katta sozlanishi nisbati, yaxshi muhrlanish effekti, sozlash ishida nol sezgirlik, kichik hajm va vertikal yoki gorizontal ravishda o'rnatilishi mumkin. Gazlar, bug'lar, suyuqliklar va boshqalar kabi muhitni boshqarish uchun javob beradi. V shaklidagi sharsimon klapan to'g'ri burchakli aylanadigan struktura bo'lib, V shaklidagi valf tanasi, pnevmatik aktuator, joylashtiruvchi va boshqa aksessuarlardan iborat; Teng foizning taxminiy o'ziga xos oqim xususiyati mavjud; Past boshlanish momenti, mukammal sezuvchanlik va sezish tezligi va kuchli kesish qobiliyatiga ega ikki tomonlama rulman tuzilishini qabul qilish.
