Titan - bu yangi metal turi. Titanning ishlashi uglerod, azot, vodorod va kislorod kabi aralashmalarning tarkibiga bog'liq. Eng toza titanium yodid aralashmasining tarkibi 0,1% dan oshmaydi, ammo uning kuchi past va plastisitivligi yuqori. 99,5% sanoat toza titanining xossalari quyidagilardir: zichlik r=4,5g / sm3, erish nuqtasi 1725 ° C, issiqlik o'tkazuvchanligi λ=15.24W / (mK), tortishish kuchi bb=539MPa, cho'zilish ph=25%, qisqarish ψ=25%, elastik modul E=1.078 × 105MPa, qattiqlik HB195.

Titanium qotishmasining zichligi odatda 4,51 g / sm3 ni tashkil qiladi, bu faqat 60% po'latdir. Sof titanning zichligi oddiy po'latnikiga yaqin. Ba'zi bir yuqori quvvatli titanium qotishmalari ko'plab qotishma strukturaviy po'latlarning kuchidan oshib ketadi. Shuning uchun titanium qotishmasining solishtirma quvvati (mustahkamligi / zichligi) boshqa metall konstruktsiya materiallariga qaraganda ancha katta. Birlikning yuqori kuchliligi, qattiqligi va engilligi yuqori qismlarni ishlab chiqaradigan 7-1-jadvalga qarang. Samolyot dvigatelining tarkibiy qismlari, skeletlari topildi, terisi, mahkamlagichlari va samolyotlari hammasi titanium qotishmasidan qilingan.

Titanium qotishmasi nam atmosferada va dengiz suvi muhitida ishlaydi va uning korroziyaga chidamliligi zanglamaydigan po'latdan ancha yaxshi. Ayniqsa, chuqurga, kislota va stress korroziyasiga chidamli; gidroksidi, xlorid va xlor, nitrat kislota va sulfat kislota kabi organik narsalar mukammal korroziyaga chidamli. Shu bilan birga, titanium kislorod va xrom tuzi muhitini kamaytirishga nisbatan yomon qarshilikka ega.

Yaxshi past harorat ko'rsatkichlari

Titan qotishmalari mexanik xususiyatlarini past va o'ta past haroratlarda saqlab turishi mumkin. TA7 kabi juda past interstitsial elementlarga ega bo'lgan titanium qotishmalari past harorat xususiyatlari hali ham -253 ° C darajasida ma'lum darajada plastisitivlikni saqlab turishi mumkin, shuning uchun titanium qotishmasi ham past haroratli strukturaviy materialdir.

Dizayn standarti +

· Dizayn: API 609, API6D, API602 / B16.34 / BS5352 / API600 / BS1873 / BS 1868 / API 594

· Yuzma-yuz: API609 / ISO5752 / DIN F4 / EN558 / API6D / ASME16.10

· Flanj uchi: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Tugma bilan payvandlash uchi: ASME B16.25

· Sinov: API598 / API6D

Texnik spetsifikatsiya +

· Hajmi: 1/2 "~ 80" (DN15 ~ DN2000)

· Sinf: 150LB ~ 2500LB / PN6 ~ PN420

· Aloqa: Ikkita gardish / Tugma payvandlash / Lug / gofret

· Ishlash: Worm Gear / Pnevmatik aktuator / Elektr aktuator

· Harorat: 1500 ℃

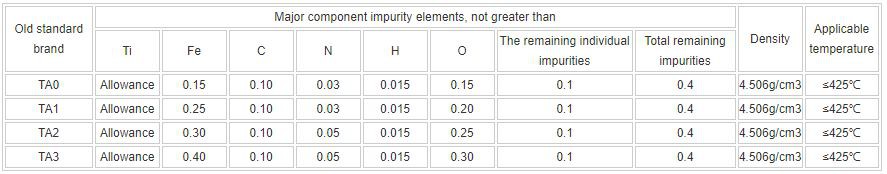

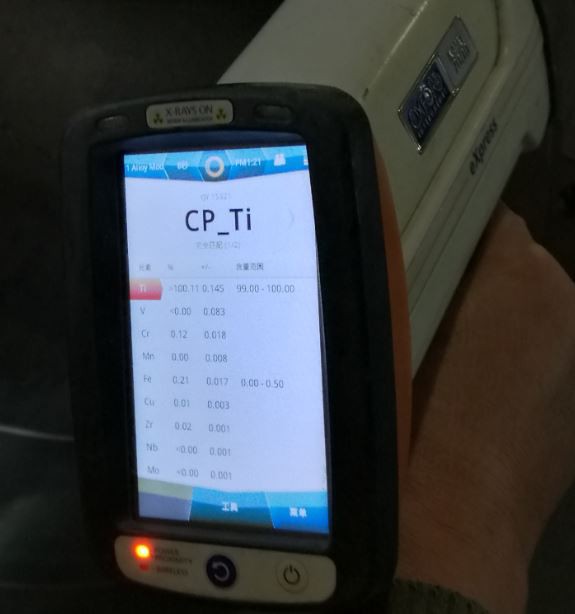

Kimyoviy tarkibi +

Umumiy korroziya

titanium oksidlovchi va neytral muhitda mukammal korroziyaga chidamliligiga ega. bu vaqtda titanium yuzasida oksidli plyonka barqaror ravishda mavjud bo'lishi mumkin va ba'zi sabablarga ko'ra yo'q qilinganidan keyin tezda tiklanishi mumkin. Kuchli kamaytiradigan kislotalarda titanium oksidi plyonkalari osongina eriydi va shuning uchun korroziyaga chidamli emas. past haroratli ba'zi bir suyultirilgan qaytaruvchi kislotalarda titanium ham ma'lum bir korroziyaga chidamliligiga ega, ayniqsa, qaytaruvchi kislota tarkibida oksidlovchi metall ionlari, kislorod va boshqa oksidlovchilar bo'lsa, titanium ham yaxshi korroziyaga chidamliligiga ega.

Asosiy muhitdagi titanning korroziyaga chidamliligi mos ravishda quyida tavsiflanadi.

1. azot kislotasi

titanium azot kislotasining har xil kontsentratsiyasida qaynash darajasidan past bo'lganida mukammal korroziyaga chidamliligiga ega.

2. sulfat kislota

titanium 10% ~ 98% sulfat kislota konsentratsiyasida korroziyaga chidamli emas va uni xona haroratida faqat 5% eritilgan kislorod sulfat kislotada ishlatish mumkin. 100 At da titanium faqat 0,2 sulfat kislotada toza titanni ushlab turishi mumkin.

3. sulfat kislota

titanium xlorid kislotada o'rtacha korroziyaga chidamliligiga ega. Odatda sanoat toza titan xlorid kislotada xona haroratida, 7,5%; 60 ℃, 3%; 100 ℃, 0,5% ishlatilishi mumkin. Bundan tashqari, undan foydalanish mumkin bo'lgan quyi konsentratsiyalar haqida xabarlar mavjud.

4. fosfor kislotasi

Titandan 35 ℃, 30 %; 60 ℃, 10 %; 100 in, 3 % dan kam foydalanish mumkin fosfor kislotasi. Fean 3, CuFe+2, AgFe+1,2 va nitrat kislota muhitda bo'lsa, fosfor kislotasida titanning korroziyaga chidamliligi yaxshilanishi mumkin.

5. boshqa noorganik kislotalar

titan gidroflorik kislotada korroziyaga chidamli emas va uni ftorli kislota eritmalarida ishlatish mumkin emas. Titan bor kislotasi, xrom kislotasidagi korroziyaga chidamli; u ba'zi gidroizod kislotasi, gidrobrom kislotasida ishlatilishi mumkin; u odatda ftorob kislota, florosilik kislotada ishlatilmaydi. titandan 60 ℃, 10% sulfat kislota va 90% azot kislotasi aralash kislota uchun foydalanish mumkin; 1% xlorid kislota va 5% nitrat kislota qaynoq aralash kislota hamda xona haroratida Vang Shui.

6. asoslar va tuzlar

titanium ko'plab lye ta'siriga chidamli. titanium xlorid oksidi, kaltsiy gidroksidi, magniy gidroksidi, natriy gidroksidi va kaliy gidroksid eritmalarining xona haroratida har xil konsentratsiyalarida korroziyaga to'liq chidamli va uni qaynoq natriy gidroksidi, kaliy gidroksidi eritmalarida ishlatish mumkin emas. Agar gidroksidi eritmasida erkin xlor bo'lsa, titanium korroziyaga qarshi tura oladi. bazadagi ammiak titanning korroziyasini kuchaytiradi.

7. suv

Titan harorati 300 ℃ gacha bo'lsa ham, musluk suvi va daryo suvlarida mukammal korroziyaga chidamliligiga ega. Dengiz suvida 120 ℃ yuqori korroziyaga chidamliligi; harorat ko'tarilsa, nuqtali korroziya va yoriqlar korroziyasi paydo bo'lishi mumkin.

8. organik moddalar

Titan chumoli kislotasi, oksalat kislotasi va konsentrlangan limon kislotasidan tashqari barcha organik kislotalarga mukammal korroziyaga chidamliligiga ega.

9. xlor, xloridlar va boshqa halogenlar

Titan quruq xlor gazida kuchli reaksiyaga kirishib, titan tetraklorid hosil qilishi mumkin va u yonish xavfi ostida. Titan tetraklorid suv bilan reaksiyaga kirishib, titanium gidroksidi hosil qilishi mumkinligi sababli, titanium nam xlorda yaxshi korroziyaga chidamliligiga ega. Xlor gazida titanni tozalash uchun zarur bo'lgan suv miqdori titanium sirt plyonkasining harorati, oqim tezligi, bosimi va shikastlanishi bilan bog'liq. Odatda titanni tozalashni ta'minlash uchun zarur bo'lgan minimal suv miqdori 0,01% ~ 0,05% ni tashkil qiladi. odatda xavfsiz ishlab chiqarishni ta'minlash uchun, xlorli gaz titanium uskunalari bilan aloqa qilganda, xlor gazidagi suv miqdori aslida taxminan 0,3%, hatto ba'zan 1,5% gacha nazorat qilinadi.

10. Karbamid ammoniy formati eritmasi

Titanning yuqori harorat va yuqori bosimli karbamid ammoniy formati eritmasidagi korroziya darajasi odatda 0,01 mm / a ni tashkil qiladi, bu 00 Cr 17Ni 14Mo 2 zanglamaydigan po'latdan bir qutbga past. titaniumning korroziyaga chidamliligini ta'minlashi uchun ruxsat etilgan maksimal harorat 205 ~ 210 reach ga yetishi mumkin, zanglamaydigan po'lat esa 190 ~ 195dan past bo'lgan korroziyaga bardosh beradi.

11. Gaz

titan oksidlanishi mumkin. zich oksidli plyonka 300 below ostida hosil bo'ladi va 700 below dan pastroq hosil bo'lgan oksidli plyonka korroziyaga chidamliligini yaxshilaydi. Harorat yuqoriroq bo'lganda, oksid plyonkasi mo'rt bo'lib, oksidli teriga osongina plyuslanadi. tarkibiy materiallar sifatida titandan havoda 425 below dan pastroq foydalanish mumkin; tarkibiy bo'lmagan materiallar sifatida uni 535 below ostida ishlatish mumkin.

Titan oltingugurt dioksidi, vodorod sulfidi, ammiak gazi va okean atmosferasida mukammal korroziyaga chidamliligiga ega.

300 g dan yuqori bo'lsa, vodorod titanga kirishi mumkin, titan tarkibidagi vodorodning fizik infiltratsiyasidan tashqari, titanning vodorodning mo'rtlashishiga olib keladi, vodorod ham titanium bilan birlashtirilib, gidrid tipidagi vodorodning mo'rtlashishini hosil qiladi. vodorodning qisman bosimini oshirish titanning vodorod bilan mo'rtlashishini kuchaytiradi. Vodorod tarkibidagi suv miqdori 2% dan oshganda, u vodorod infiltratsiyasini samarali ravishda oldini oladi. anodlangan sirtni tozalash titaniumning vodorodga chidamliligini yaxshilashi mumkin.

mahalliy korroziya

Zanglamaydigan po'lat, nikel asosidagi qotishma, mis qotishmasi va alyuminiy qotishmasi bilan taqqoslaganda, sanoat toza titanium mahalliy korroziyaga yuqori qarshilikka, nuqta korroziyasiga mukammal qarshilikka ega va zarralararo korroziyaga, stress korroziyasiga, korroziyaning charchashiga va boshqalarga befarq. faqat juda kam ommaviy axborot vositalarida uchraydi. titanium, boshqa tozalangan metallar singari, yoriqlar korroziyasiga ko'proq moyil bo'lib, juda kam hollarda selektiv korroziya va kontaktli korroziyani keltirib chiqarishi mumkin. Titandan foydalanish shartlariga e'tibor berib, tegishli choralarni ko'rgan ekanmiz, titanning mahalliy korroziyasini oldini olish mumkin.

(3) Korroziyaga chidamli titanium qotishmasi

Sanoat sof titan korroziyaga talablarni qondira olmasa, korroziyaga chidamli titanium qotishmasidan foydalanish mumkin.

Issiq teglar: titanium valf, Xitoy, ishlab chiqaruvchilar, fabrika, moslashtirilgan, ulgurji savdo, narx, arzon, stokda, sotish uchun, bepul namuna

Titan valfi
