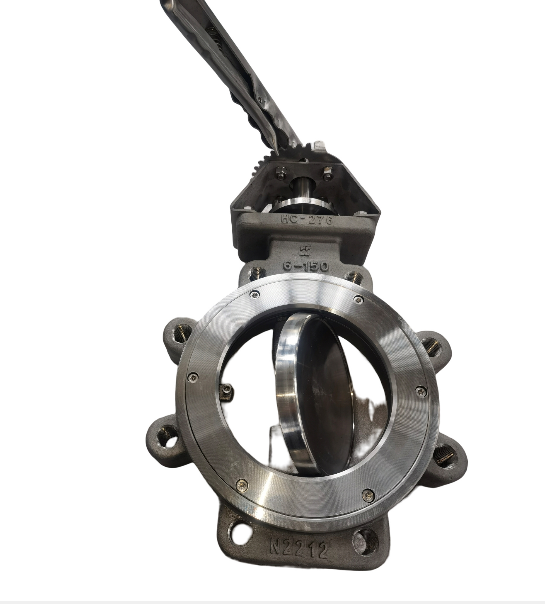

Yuqori samarali yumshoq o'rindiqli kapalak klapan

Taitubv yumshoq muhrlangan yuqori mahsuldor kelebek valfi ikki tomonlama eksantrik dizaynni qabul qilib, ikki tomonlama 1: 1 nol oqish funktsiyasiga erishadi. Vana o'rindig'ining boshlang'ich nuqtasida eksantrik sferik valf plitasi kamga o'xshash effekt hosil qiladi, bu valf plitasini haddan tashqari torksiz valf o'rindig'idan tortib olishi mumkin va valf plitasi valf o'rindig'iga tegmaydi. Ushbu ta'sir valf o'rindig'ining aşınmasını kamaytiradi, deformatsiya hodisasini minimallashtiradi va ish momentini kamaytiradi. Vana yopilganda, bu kamga o'xshash harakat vana plitasining aylanish harakatini chiziqli harakatga aylantiradi va vana plitasini vana o'rindig'i bilan aloqa qilishda samarali ravishda itaradi va vana plitasi bilan vana o'rindig'i orasidagi H chiziqli aloqa samarali bo'lishini ta'minlash uchun o'chirish moslamasi bilan aloqa qilish Agar muhrlangan bo'lsa, muhitda aralashmalar to'planishiga yo'l qo'ymaslik kerak.

Vana plitasi valf ustuni konusning yuzasi bilan mos keladi va mos keladigan aniqlik yuqori. Katta yuk ostida valf plitasi aniq yopilishi mumkin, yopilish ishonchli va muhr barqaror.

Dizayn xususiyati +

1. Vana o'rindig'i PTFE va elastik kauchukning afzalliklarini birlashtiradi, korroziyaga chidamli va vana o'rindig'ining ishlash muddatini uzaytiradi.

2. Vana o'rindig'ining joylashtirgichi va vana tanasi yivining dizayni valf o'rindig'ining aniq va qat'iy joylashishini ta'minlaydi. To'liq yuzli valf o'rindig'ining joylashtirgichi valf o'rindig'ining maksimal tortish kuchini ta'minlash va trubaning Yo'l muhrini ta'minlash uchun valf tanasiga muvozanatli tarzda ulanish uchun yuqori quvvatli murvatlarni ishlatadi.

3. Ishonchli sızdırmazlık va yaxshi qo'llab-quvvatlovchi kuchga ega bo'lgan valf o'rindig'i quvur liniyasi muhiti bosimi bilan muhrlanadi. Quvur liniyasining o'rtacha bosimi qanchalik baland bo'lsa, muhrlash kuchi shunchalik katta bo'ladi. Pastroq bosim yoki vakuum ostida, ushbu turdagi kuchaytirgich valf o'rindig'i dizayni o'zining energiya zaxirasi holatida yaxshi sızdırmazlık ishlashini ta'minlashi mumkin, quvur liniyasining o'rtacha bosimi pasayadi, energizatorning energiya zaxirasi mos ravishda kamayadi va oqilona va noyob dizayn valfning uzoqroq ishlash muddatini ta'minlaydi;

4. Quvurlar tashuvchisi uchun ikki tomonlama havo o'tkazmaydigan sızdırmazlık qobiliyatini ta'minlaydi;

5. Vana o'rindig'ining o'zi o'rtacha harorat o'zgarishi va quvur bosimi bosimini o'z-o'zini sozlash qobiliyatiga ega, shu bilan vana o'rindig'ining aşınmasını minimallashtiradi;

6. Vana o'rindig'ini almashtirish oson. Vana plashini yopiq holatga o'tkazgandan so'ng, vana o'rindig'ining joylashtirgichini echib oling, yangi vana o'rindig'ini valf korpusi truba ichiga joylashtiring va keyin vana korpusiga mahkam ulanish uchun vana o'rindig'i joylashtirgichidan foydalaning. .

Dizayn standarti +

· Dizayn: API 609

· Yuzma-yuz: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Flanj uchi: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Tugma bilan payvandlash uchi: ASME B16.25

· Sinov: API598

· Yong'indan xavfsiz: API607 / API6FA

Texnik spetsifikatsiya +

· Hajmi: 2 "~ 64" (DN100 ~ DN1600)

· Sinf: 150Lb ~ 1500Lb / PN6 ~ PN250

· Aloqa: Ikkita gardish / Lug / gofret (so'rov bo'yicha tugma payvandlash)

· Amaliyot: Qo'lda / qurtlarni uzatishda / pnevmatik qo'zg'atgichda / elektr qo'zg'atgichda

· Harorat: -60 ° C dan -180 ° C gacha

· Ilova: havoni ajratish / bug '/ dengiz platformasi / kimyoviy moddalar / Oil&amfi; gaz / quyosh issiqlik elektr energiyasi

Material varianti +

· Kuzov: Karbonli po'lat (WCB, LCB, WC6, WC9, C5) /

· Zanglamaydigan po'lat (CF8, CF8M, CF3, CF3M) /

· Dupleks zanglamaydigan po'lat (4A, 5A, 6A) /

· Hastelloy qotishmasi (N-12MV, CW-12MW, CW-2M) /

· Inconel qotishmasi (CY-40, CW-6MC) /

· Monel qotishmasi (M35-1) / Monel 400

· Alyuminiy bronza qotishmasi (C95400, C95500, C95800, AB2C)

· Disk: zanglamaydigan po'lat (CF8, CF8M, CF3, CF3M) /

· Dupleks zanglamaydigan po'latdan (4A, 5A, 6A) Hastelloy qotishmasi (N-12MV, CW-12MW, CW-2M) /

· Inconel qotishmasi (CY-40, CW-6MC) /

· Monel qotishmasi (M35-1) /

· Alyuminiy bronza qotishmasi (C95400, C95500, C95800, AB2C)

· Poyasi: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Kuzov o'rindig'i: PTFE / RPTFE
